마커 (Maker) 가이드

Trajectory를 다룰 줄 알게 되었다면, 이제 로봇 대회에서 승리하기 위해 한 단계 더 나아가야 합니다. 물론 정확한 자율 주행만으로도 높은 점수에 가까워질 수 있지만, 단순히 로봇이 주행하는 것만으로는 충분하지 않습니다. 모터를 켜고, 서보를 작동시키고, 다양한 요소와 상호작용해야 합니다. 그렇다면 이는 어떻게 구현할 수 있을까요?

Road Runner는 마커(Marker) 라는 편리한 기능을 제공합니다. 이를 통해 경로를 따라 동작을 실행할 수 있습니다.

기본 마커 예제

drive.trajectoryBuilder(new Pose2d())
  .splineTo(new Vector2d(36, 36), Math.toRadians(0))
  .addDisplacementMarker(() -> {
    // 여기에 동작을 실행하세요!
    // 서보를 내리거나 모터를 시작하는 등
  })
  .splineTo(new Vector2d(72, 0), Math.toRadians(0))
  .build();
drive.trajectoryBuilder(Pose2d())
  .splineTo(Vector2d(36.0, 36.0), Math.toRadians(0.0))
  .addDisplacementMarker {
    // 여기에 동작을 실행하세요!
    // 서보를 내리거나 모터를 시작하는 등
  }
  .splineTo(Vector2d(72.0, 0.0), Math.toRadians(0.0))
  .build()

마커의 종류

마커에는 세 가지 주요 유형이 있습니다:

  1. Temporal Markers (시간 기반 마커)
  2. Spatial Markers (공간 기반 마커)
  3. Displacement Markers (변위 기반 마커)

시간 기반 마커 (Temporal Markers)

drive.trajectoryBuilder(new Pose2d())
  .splineTo(new Vector2d(36, 36), Math.toRadians(0))

  .addTemporalMarker(2, () -> {
      // 이 마커는 Trajectory 시작 후 2초 뒤에 실행됩니다.
      // 여기에 동작을 실행하세요!
  })

  .splineTo(new Vector2d(72, 0), Math.toRadians(0))
  .build();
drive.trajectoryBuilder(Pose2d())
  .splineTo(Vector2d(36.0, 36.0), Math.toRadians(0.0))

  .addTemporalMarker(2.0) {
      // 이 마커는 Trajectory 시작 후 2초 뒤에 실행됩니다.
      // 여기에 동작을 실행하세요!
  }

  .splineTo(Vector2d(72.0, 0.0), Math.toRadians(0.0))
  .build()

Temporal Marker는 경로를 따라 시간을 기준으로 동작을 실행합니다.
중요: Temporal Marker는 “전역(Global)“으로 평가됩니다. 즉, 마커가 경로 전체를 빌드한 후 평가되기 때문에 addTemporalMarker 호출 순서는 중요하지 않습니다.

// 아래 두 트라젝토리는 실행 결과가 동일합니다.
// 마커 호출 순서와 관계없이 2초 뒤에 실행됩니다.

drive.trajectoryBuilder(new Pose2d())
  .splineTo(new Vector2d(36, 36), Math.toRadians(0))
  .addTemporalMarker(2, () -> {})
  .splineTo(new Vector2d(72, 0), Math.toRadians(0))
  .build();

drive.trajectoryBuilder(new Pose2d())
  .splineTo(new Vector2d(36, 36), Math.toRadians(0))
  .splineTo(new Vector2d(72, 0), Math.toRadians(0))
  .addTemporalMarker(2, () -> {})
  .build();
// 아래 두 트라젝토리는 실행 결과가 동일합니다.
// 마커 호출 순서와 관계없이 2초 뒤에 실행됩니다.

drive.trajectoryBuilder(Pose2d())
  .splineTo(Vector2d(36.0, 36.0), Math.toRadians(0.0))
  .addTemporalMarker(2.0) { }
  .splineTo(Vector2d(72.0, 0.0), Math.toRadians(0.0))
  .build()

drive.trajectoryBuilder(Pose2d())
  .splineTo(Vector2d(36.0, 36.0), Math.toRadians(0.0))
  .splineTo(Vector2d(72.0, 0.0), Math.toRadians(0.0))
  .addTemporalMarker(2.0) { }
  .build()

변위 기반 마커 (Displacement Markers)

변위 기반 마커는 두 가지 방식으로 사용할 수 있습니다.

1. 인라인 변위 마커 (Inline Displacement Marker)

drive.trajectoryBuilder(new Pose2d())
  .splineTo(new Vector2d(36, 36), Math.toRadians(0))

  .addDisplacementMarker(() -> {
      // 이 마커는 첫 번째 splineTo() 이후 실행됩니다.
      // 여기에 동작을 실행하세요!
  })

  .splineTo(new Vector2d(72, 0), Math.toRadians(0))
  .build();
drive.trajectoryBuilder(Pose2d())
  .splineTo(Vector2d(36.0, 36.0), Math.toRadians(0.0))

  .addDisplacementMarker {
      // 이 마커는 첫 번째 splineTo() 이후 실행됩니다.
      // 여기에 동작을 실행하세요!
  }

  .splineTo(Vector2d(72.0, 0.0), Math.toRadians(0.0))
  .build()

특징:

  • 인라인 마커는 순서가 중요합니다.
  • 이전 명령이 완료된 후 바로 실행됩니다.
  • 특정 트라젝토리 세그먼트 이후 빠르게 동작을 실행하려면 유용합니다.

2. 전역 변위 마커 (Global Displacement Marker)

drive.trajectoryBuilder(new Pose2d())
  .splineTo(new Vector2d(36, 36), Math.toRadians(0))

  .addDisplacementMarker(20, () -> {
      // 이 마커는 경로에서 20인치 이동한 후 실행됩니다.
      // 여기에 동작을 실행하세요!
  })

  .splineTo(new Vector2d(72, 0), Math.toRadians(0))
  .build();
drive.trajectoryBuilder(Pose2d())
  .splineTo(Vector2d(36.0, 36.0), Math.toRadians(0.0))

  .addDisplacementMarker(20.0) {
      // 이 마커는 경로에서 20인치 이동한 후 실행됩니다.
      // 여기에 동작을 실행하세요!
  }

  .splineTo(Vector2d(72.0, 0.0), Math.toRadians(0.0))
  .build()

특징:

  • 변위를 기준으로 동작을 실행합니다.
  • Temporal Marker와 마찬가지로 “전역(Global)“으로 평가됩니다.
  • 호출 순서와 관계없이 지정된 변위 이후 실행됩니다.
// 아래 두 트라젝토리는 실행 결과가 동일합니다.
// 마커 호출 순서와 관계없이 20인치 이동 후 실행됩니다.

drive.trajectoryBuilder(new Pose2d())
  .splineTo(new Vector2d(36, 36), Math.toRadians(0))
  .addDisplacementMarker(20, () -> {})
  .splineTo(new Vector2d(72, 0), Math.toRadians(0))
  .build();

drive.trajectoryBuilder(new Pose2d())
  .splineTo(new Vector2d(36, 36), Math.toRadians(0))
  .splineTo(new Vector2d(72, 0), Math.toRadians(0))
  .addDisplacementMarker(20, () -> {})
  .build();
// 아래 두 트라젝토리는 실행 결과가 동일합니다.
// 마커 호출 순서와 관계없이 20인치 이동 후 실행됩니다.

drive.trajectoryBuilder(Pose2d())
  .splineTo(Vector2d(36.0, 36.0), Math.toRadians(0.0))
  .addDisplacementMarker(20.0) { }
  .splineTo(Vector2d(72.0, 0.0), Math.toRadians(0.0))
  .build()

drive.trajectoryBuilder(Pose2d())
  .splineTo(Vector2d(36.0, 36.0), Math.toRadians(0.0))
  .splineTo(Vector2d(72.0, 0.0), Math.toRadians(0.0))
  .addDisplacementMarker(20.0) { }
  .build()

공간 마커 (Spatial Marker)

drive.trajectoryBuilder(new Pose2d())
  .splineTo(new Vector2d(36, 36), Math.toRadians(0))

  .addSpatialMarker(new Vector2d(20, 20), () -> {
      // 이 마커는 (20, 20) 좌표에 가장 가까운 지점에서 실행됩니다.

      // 여기에 동작을 추가하세요!
  })

  .splineTo(new Vector2d(72, 0), Math.toRadians(0))
  .build();
drive.trajectoryBuilder(Pose2d())
  .splineTo(Vector2d(36.0, 36.0), Math.toRadians(0.0))

  .addSpatialMarker(Vector2d(20.0, 20.0)) {
      // 이 마커는 (20, 20) 좌표에 가장 가까운 지점에서 실행됩니다.

      // 여기에 동작을 추가하세요!
  }

  .splineTo(Vector2d(72.0, 0.0), Math.toRadians(0.0))
  .build()

공간 마커는 지정된 좌표를 기준으로 동작을 실행할 수 있도록 합니다. 하지만 Road Runner는 사용자가 지정한 좌표를 경로에 투영(projection)하기 때문에 동작이 실행되는 위치가 약간 예측 불가능할 수 있습니다. 즉, 경로 상에서 지정된 좌표에 가장 가까운 지점에서 실행됩니다. 개인적으로는 공간 마커가 명확하지 않기 때문에 사용하는 것을 권장하지 않습니다.

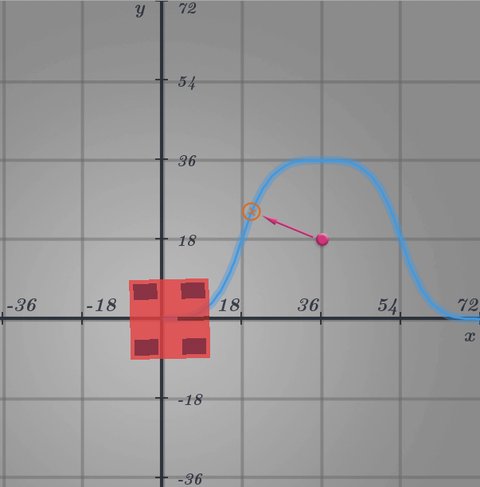

경로에 투영된 공간 마커를 나타내는 이미
경로에 투영된 공간 마커

유의해야 할 사항

모든 마커는 시간 기반 마커

변위 마커(displacement marker)와 공간 마커(spatial marker)는 경로가 빌드될 때 내부적으로 시간 기반 마커로 변환됩니다. 이는 Road Runner가 이러한 마커를 타이머를 기반으로 실행한다는 것을 의미합니다. 경로 추적(path following)이 정확하다면 이러한 방식은 꽤 신뢰할 만합니다. 그러나 경로 추적이 부정확하다면 마커 호출이 지연될 수 있습니다.

따라서 현재로서는 시간 기반이 아닌 경로 기반 마커는 존재하지 않습니다.

마커에서 sleep()을 사용하지 마세요!

기본 Linear OpMode에서 sleep()을 사용해 동작 간 대기 시간을 설정했을 수 있습니다. 예를 들어, 서보를 떨어뜨리는데 0.5초가 걸리고, 다음 동작을 0.5초 후에 호출하고 싶다고 가정해 봅시다. 또는 모터를 1초 동안 켜고 이후 꺼야 할 경우, 다음과 같이 작성할 수 있습니다:

// 이런 방식은 사용하지 마세요!
drive.trajectoryBuilder(new Pose2d())
  .splineTo(new Vector2d(36, 36), Math.toRadians(0))
  .splineTo(new Vector2d(72, 0), Math.toRadians(0))
  .addDisplacementMarker(10, () -> {
    // 모터를 켜고 80% 출력으로 설정
    motor1.setPower(0.8);

    // 1500ms 대기
    sleep(1500);

    // 모터 끄기
    motor1.setPower(0);
  })
  .build();
// 이런 방식은 사용하지 마세요!
drive.trajectoryBuilder(Pose2d())
  .splineTo(Vector2d(36.0, 36.0), Math.toRadians(0.0))
  .splineTo(Vector2d(72.0, 0.0), Math.toRadians(0.0))
  .addDisplacementMarker(10.0) {
    // 모터를 켜고 80% 출력으로 설정
    motor1.power = 0.8

    // 1500ms 대기
    sleep(1500.0)

    // 모터 끄기
    motor1.power = 0.0
  }
  .build()

이러한 방식은 좋지 않습니다. sleep() 함수는 전체 스레드를 멈추게 합니다. 즉, 코드가 1.5초 동안 “정지"됩니다. 이 동안 로봇은 속도나 드라이브 트레인을 백그라운드에서 조정할 수 없으며 모션 프로파일이 무너질 수 있습니다.

대신, 두 개의 시간 기반 마커를 체이닝하거나 여러 변위 마커를 세밀하게 조정하는 방식을 권장합니다.

drive.trajectoryBuilder(new Pose2d())
  .splineTo(new Vector2d(36, 36), Math.toRadians(0))
  .splineTo(new Vector2d(72, 0), Math.toRadians(0))
  .addTemporalMarker(1, () -> {
    // 경로 시작 1초 후 실행

    // 모터를 켜고 80% 출력으로 설정
    motor1.setPower(0.8);
  })
  .addTemporalMarker(2.5, () -> {
    // 경로 시작 2.5초 후 실행 (이전 마커에서 1.5초 후)

    // 모터 끄기
    motor1.setPower(0);
  })
  .build();
drive.trajectoryBuilder(Pose2d())
  .splineTo(Vector2d(36.0, 36.0), Math.toRadians(0.0))
  .splineTo(Vector2d(72.0, 0.0), Math.toRadians(0.0))
  .addTemporalMarker(1.0) {
    // 경로 시작 1초 후 실행

    // 모터를 켜고 80% 출력으로 설정
    motor1.power = 0.8
  }
  .addTemporalMarker(2.5) {
    // 경로 시작 2.5초 후 실행 (이전 마커에서 1.5초 후)

    // 모터 끄기
    motor1.power = 0
  }
  .build()

고급 설정

시간 기반 마커 : 람다 매개변수

addTemporalMarker(pathTime -> pathTime * 0.3, () -> {
  // 경로의 30% 지점에서 실행됩니다.
})
addTemporalMarker({ pathTime -> pathTime * 0.3 }) {
  // 경로의 30% 지점에서 실행됩니다.
}

첫 번째 매개변수는 경로의 전체 시간을 제공하는 콜백 함수입니다. 이를 통해 경로에 대한 명확한 제어를 할 수 있습니다. 원하는 값을 반환할 수 있으며, 나머지 시간 기반 마커는 이 함수에 기반을 둡니다. 이 기능을 사용하는 것은 권장되지 않지만, 필요할 경우 사용할 수 있도록 제공됩니다.

변위 기반 마커 : 비율(Scale)과 오프셋(Offset)

addDisplacementMarker(scale: Double, offset: Double, callback: MarkerCallback)

변위 기반 마커는 비율(Scale)과 오프셋(Offset)을 사용할 수 있습니다.

  • 비율(Scale): 0에서 1까지의 값을 사용하며, 이는 경로 전체 변위의 비율을 나타냅니다.
  • 오프셋(Offset): 미세한 타이밍 조정을 위해 사용할 임의의 숫자입니다.
.addDisplacementMarker(0.5, 2.1, () -> {
  // 이 예제는 경로의 50% 지점에서 실행되며, 추가로 2.1 인치 이동 후 실행됩니다.
  // 오프셋은 0으로 둘 수 있지만, 타이밍을 미세하게 조정하는 데 유용합니다.
})
.addDisplacementMarker(0.5, 2.1) {
  // 이 예제는 경로의 50% 지점에서 실행되며, 추가로 2.1 인치 이동 후 실행됩니다.
  // 오프셋은 0으로 둘 수 있지만, 타이밍을 미세하게 조정하는 데 유용합니다.
}

변위 기반 마커 : 람다 매개변수

.addDisplacementMarker(pathLength -> pathLength * 0.3, () -> {
  // 경로의 30% 지점에서 실행됩니다.
})
.addDisplacementMarker({ pathLength -> pathLength * 0.3 }) {
  // 경로의 30% 지점에서 실행됩니다.
}

첫 번째 매개변수는 경로의 전체 길이를 제공하는 콜백 함수입니다. 이를 통해 경로에 대한 명확한 제어를 할 수 있습니다. 원하는 값을 반환할 수 있으며, 나머지 변위 기반 마커는 이 함수에 기반을 둡니다. 이 기능을 사용하는 것은 권장되지 않지만, 필요할 경우 사용할 수 있도록 제공됩니다.
